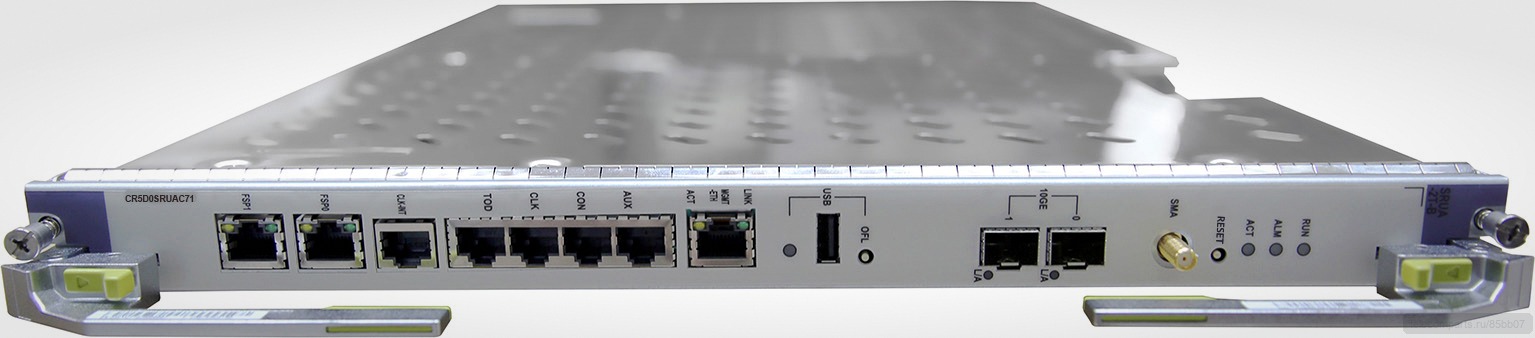

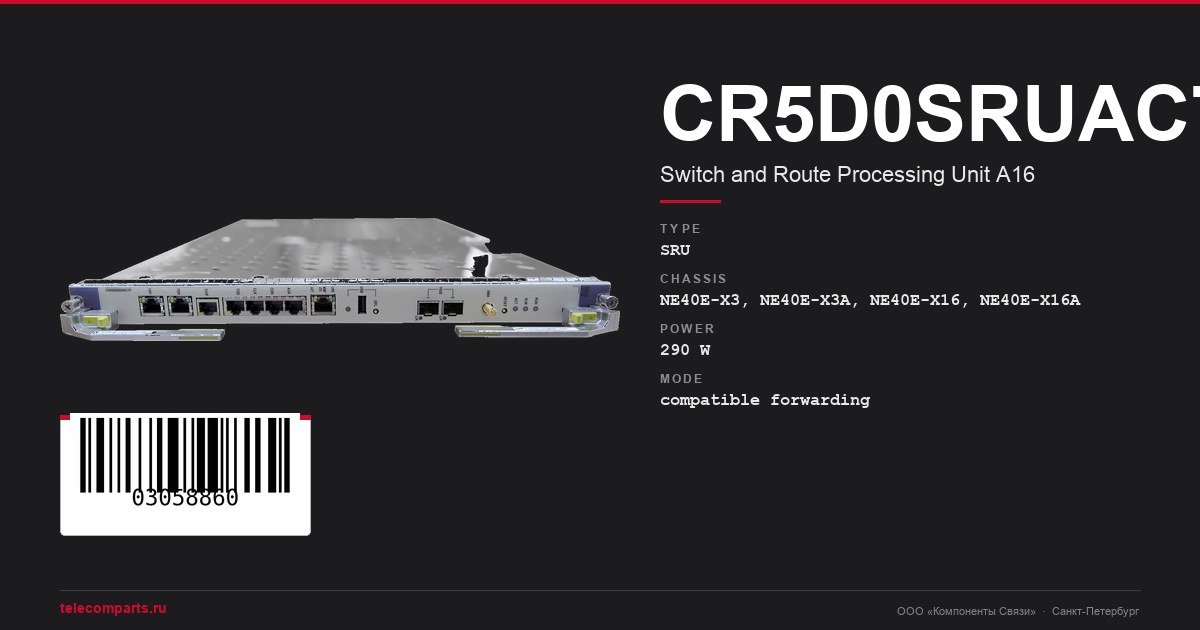

03058860 CR5D0SRUAC71 — Switch and Route Processing Unit A16 Huawei для шасси NE40E-X3, NE40E-X3A, NE40E-X16. Коммутационная ёмкость: 12.80 Tbit/s. Потребляемая мощность: 290 W. Тепловыделение: 940.88 BTU/hour. Масса: 7.6 kg (16.75 lb). Размеры: 30 mm x 386.8 mm x 534.3 mm (1.18 in. x 15.23 in. x 21.04 in.). Длительный рабочий диапазон температур: 0°C to 40°C (32°F to 104°F). Кратковременный диапазон температур: –5°C to +50°C (23°F to 122°F). Совместимые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A. Режим резервирования управляющей платы: 1:1 (активный/резервный). Режим резервирования встроенных блоков SFU: 3+1. Артикул: 03058860.
Технические характеристики
| Производитель | Huawei |
|---|---|
| Артикул (Part Number) | 03058860 |
| Тип оборудования | SRU |
| Силкскрин (Silkscreen) | SRUA-2T-B |
| Тип карты | SRU |
| Базовая функция | 1. Responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. It also functions as the system synchronization unit to provide high-precision and high-reliability synchronization clock and time signals. 2. Switches cells between LPUs, communicates with the MPU over the Ethernet, receives centralized control and management from the MPU, and monitors the temperature and voltage of boards. |
| Совместимые шасси | NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A |
| Гарантия | до 24 месяцев |
Назначение
Плата SRU A16 (CR5D0SRUAC71) — объединённая плата управления и коммутации для маршрутизатора Huawei NE40E. Выполняет расчёт маршрутов, управление устройством и его техническое обслуживание, мониторинг состояния шасси. Дополнительно работает как системный блок синхронизации, формируя прецизионные сигналы тактирования и синхронизации времени. Одновременно выступает в роли коммутационной матрицы: коммутирует ячейки между линейными платами (LPU), обменивается служебным трафиком с MPU/линейными платами по Ethernet, ведёт централизованное управление платами. Главные управляющие платы работают в режиме резервирования 1:1 (активная/резервная), встроенные блоки SFU — в режиме 3+1: 4 SFU балансируют нагрузку одновременно, при отказе одного из них остальные автоматически перехватывают его трафик.
Ключевые возможности
- Коммутационная ёмкость 12.80 Tbit/s — встроенная коммутационная матрица для масштабирования ядра NE40E
- Управление маршрутизацией и устройством — расчёт маршрутов, мониторинг и техническое обслуживание шасси
- Системная синхронизация — формирование прецизионных сигналов тактирования и синхронизации времени
- Резервирование управляющей платы 1:1 — активная и резервная плата в постоянном горячем состоянии
- Встроенные блоки SFU работают в режиме 3+1 с автоматическим перехватом нагрузки при отказе одного из 4
- Потребляемая мощность 290 W — учитывайте при расчёте бюджета питания шасси
Описание производителя (EN)
1. Responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. It also functions as the system synchronization unit to provide high-precision and high-reliability synchronization clock and time signals. 2. Switches cells between LPUs, communicates with the MPU over the Ethernet, receives centralized control and management from the MPU, and monitors the temperature and voltage of boards.
Совместимость
Поддерживаемые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A.
Сценарии применения
- Управление маршрутизацией и коммутацией в ядре сети оператора связи на базе Huawei NE40E
- Резервирование управляющей плоскости — замена отказавшей или повреждённой платы SRU в конфигурации 1:1
- Плановая замена SRU поколения A16 в шасси без замены самого шасси
- Поставщик сигналов синхронизации времени и тактирования в сети с требованиями высокой точности
Физические и электрические параметры
| Размеры (H × W × D) | 30 mm x 386.8 mm x 534.3 mm (1.18 in. x 15.23 in. x 21.04 in.) |
|---|---|
| Вес | 7.6 kg (16.75 lb) |
| Типовое потребление | 290 W |
| Теплоотдача | 940.88 BTU/hour |
| Рабочая температура (long-term) | 0°C to 40°C (32°F to 104°F) |
| Рабочая температура (short-term) | –5°C to +50°C (23°F to 122°F) |
| Working mode | Full-duplex |
| Надёжность | The main control boards and SFUs are integrated. The main control boards work in 1:1 backup mode, and the SFUs work in 3+1 backup mode. The four SFUs balance services at the same time. If one SFU is faulty or replaced, the other three SFUs automatically take over its services to ensure service continuity, improving system reliability. |
LED-индикаторы
| RUN | индикатор рабочего состояния платы |
|---|---|
| ACT | индикатор активности |
| ALM | индикатор аварии |
| AUX | порт RJ45 |
| L/A | индикатор оптического порта (link/activity) |
| Green | мигание |
| MGMT-ETH | порт RJ45 |
| MGMT-ETH ACT | Electrical port Tx/Rx status indicator |
| MGMT-ETH LINK | LINK status indicator |
| CLK | порт RJ45 |
| CLK-INT | порт RJ45 |
| RESET | Reset button |
| USB OFL | USB offline button |
| TOD | порт RJ45 |
Ограничения и примечания
Плата не сочетается в одном шасси с главными управляющими платами других моделей. При установке этой платы в шасси не поддерживаются следующие линейные платы (LPU): LPUI-21/LPUF-50/LPUF-51/LPUI-51/LPUS-51/LPUF-52/LPUF-101/LPUI-101/LPUS-101/LPUF-102/LPUF-120/LPUI-120/LPUF-240/LPUI-240.
Условия поставки и гарантии
- гарантия до 24 месяцев
- оплата в рублях
- сроки и условия по конкретной позиции согласовываются в коммерческом предложении
Частые вопросы
Какие шасси поддерживают 03058860?
Поддерживает ли SRU A16 горячую замену?
Что происходит при отказе одного встроенного блока SFU в SRU A16?
Чем SRU отличается от MPU в Huawei NE40E?
Что указать при запросе цены на 03058860?
