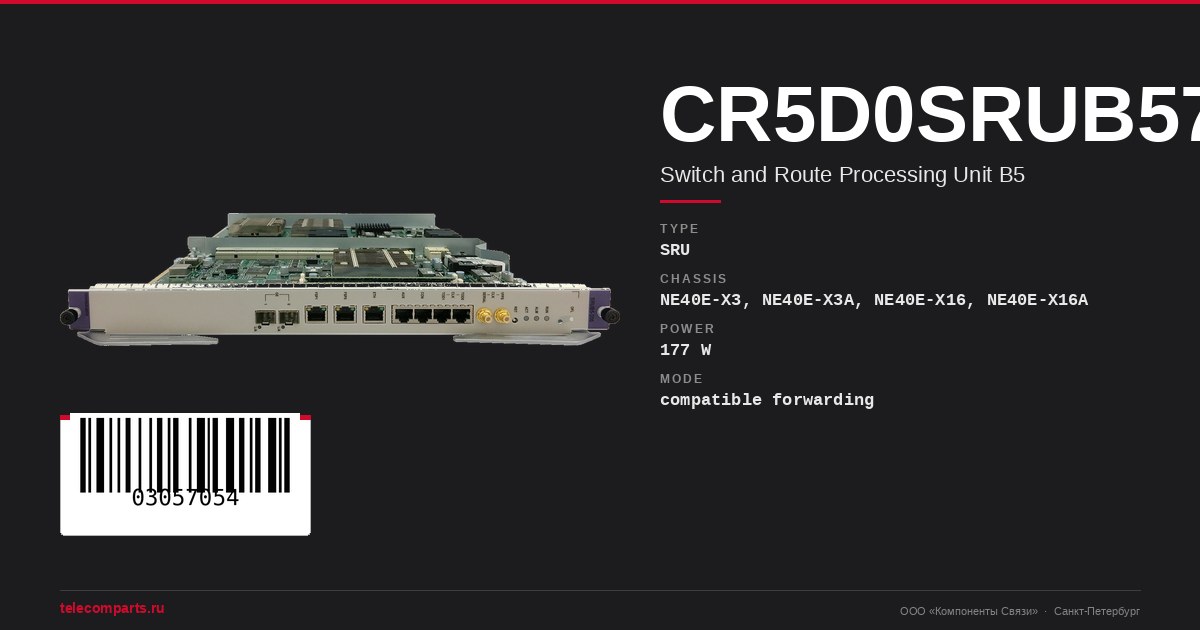

03057054 CR5D0SRUB570 — switch and route processing unit b5 Huawei для шасси NE40E-X3, NE40E-X3A, NE40E-X16. Коммутационная ёмкость: 2.36 Tbit/s. Потребляемая мощность: 177 W. Масса: 5.1 kg (11.24 lb). Размеры: 35.1 mm x 399.2 mm x 535.6 mm (1.38 in. x 15.72 in. x 21.09 in.). Рабочий температурный диапазон: 0°C to 45°C (32°F to 113°F). Совместимые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A. Режим резервирования управляющей платы: 1:1 (активный/резервный). Горячая замена не подтверждена документацией EDOC для данной модели. Артикул: 03057054.
Технические характеристики
| Производитель | Huawei |
|---|---|
| Артикул (Part Number) | 03057054 |
| Тип оборудования | SRU |
| Силкскрин (Silkscreen) | SRUB5-200 |
| Тип карты | SRU |
| Базовая функция | 1. Responsible for system control and management operations, including route calculation, device management and maintenance, and device monitoring. As a system synchronization unit, this board provides high-precise and reliable clock and time signals. 2. Responsible for cell transmission between LPUs and implements Ethernet communications with the SRU for centralized system control and management of the SRU. In addition, this board supports board temperature and voltage monitoring. |
| Совместимые шасси | NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A |
| Гарантия | до 24 месяцев |
Назначение

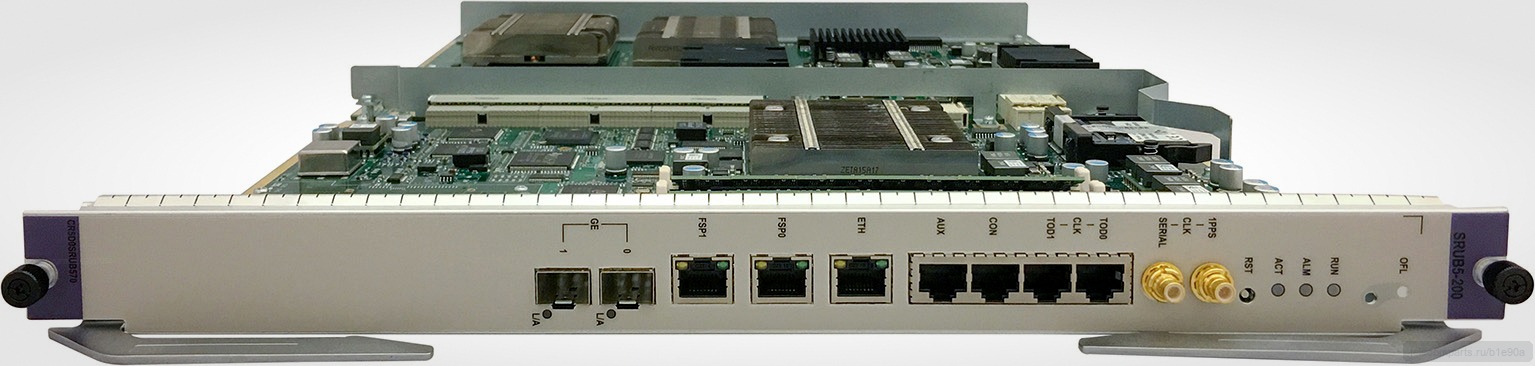

Плата SRU B5 — объединённая плата управления и коммутации для маршрутизатора Huawei NE40E. Выполняет расчёт маршрутов, управление устройством и мониторинг его состояния. Одновременно функционирует как системный блок синхронизации: формирует прецизионные сигналы тактирования и синхронизации времени (1PPS, ToD). Коммутирует ячейки между линейными платами (LPU), обеспечивает связь с LPU по Ethernet и централизованное управление платами. Встроенные блоки SFU работают в режиме резервирования 2+1: при отказе одного SFU остальные 2 автоматически перехватывают его нагрузку, обеспечивая непрерывность сервиса.
Ключевые возможности
- Коммутационная ёмкость 2.36 Tbit/s — высокая ёмкость для масштабирования ядра сети NE40E
- Управление маршрутизацией и устройством — расчёт маршрутов, мониторинг и техническое обслуживание
- Синхронизация времени — прецизионные сигналы 1PPS/ToD для высокоточной временной синхронизации сети
- Резервирование управления 1:1 — активная и резервная платы в постоянном горячем состоянии
- Встроенные SFU в режиме 2+1 — балансировка нагрузки с автоматическим перехватом при отказе
Описание производителя (EN)
1. Responsible for system control and management operations, including route calculation, device management and maintenance, and device monitoring. As a system synchronization unit, this board provides high-precise and reliable clock and time signals. 2. Responsible for cell transmission between LPUs and implements Ethernet communications with the SRU for centralized system control and management of the SRU. In addition, this board supports board temperature and voltage monitoring.
Совместимость
Поддерживаемые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A.
Сценарии применения
- Ядро сети оператора связи — управление маршрутизацией и коммутацией на Huawei NE40E в магистральном сегменте
- Плановая замена поколения SRU с SRU B5 на более производительную версию без замены шасси
- Резервирование управляющей плоскости — замена отказавшей или повреждённой платы SRU в конфигурации 1:1
- Синхронизация времени — поставщик сигналов 1PPS/ToD в сети с требованиями точности по ITU-T G.8273
Физические и электрические параметры
| Размеры (H × W × D) | 35.1 mm x 399.2 mm x 535.6 mm (1.38 in. x 15.72 in. x 21.09 in.) |
|---|---|
| Вес | 5.1 kg (11.24 lb) |
| Типовое потребление | 177 W |
| Теплоотдача | 574.26 BTU/hour |
| Рабочая температура (long-term) | 0°C to 45°C (32°F to 113°F) |
| Рабочая температура (short-term) | –5°C to +55°C (23°F to 131°F) |
| Надёжность | The main control boards and SFUs are integrated. The main control boards work in 1:1 backup mode, and the SFUs work in 2+1 backup mode. The three SFUs balance services at the same time. If one SFU is faulty or replaced, the other two SFUs automatically take over its services to ensure service continuity, improving system reliability. |
LED-индикаторы
| RUN | Индикатор рабочего состояния |
|---|---|
| ACT | Индикатор состояния управления |
| ALM | Индикатор аварии |
| AUX | Разъём RJ45 |
| L/A | Индикатор оптического порта |
| Green | Горит постоянно |
| ETH ACT | Индикатор состояния Tx/Rx электрического порта |
| ETH LINK | Индикатор состояния соединения LINK |
| MGMT-ETH | Разъём RJ45 |
| CLK/1PPS | Разъём SMB |
| CLK/Serial | Разъём SMB |
| RST | Кнопка сброса |
| OFL | Кнопка извлечения |
Ограничения и примечания
Нельзя устанавливать в одно шасси с платами управления других типов.
Условия поставки и гарантии
- гарантия до 24 месяцев
- оплата в рублях
- сроки и условия по конкретной позиции согласовываются в коммерческом предложении
Частые вопросы
Какие шасси поддерживают 03057054?
Для каких шасси предназначена плата SRU B5?
Поддерживает ли SRU B5 горячую замену?
Как организовано резервирование SFU внутри платы SRU B5?
Что указать при запросе цены на 03057054?
