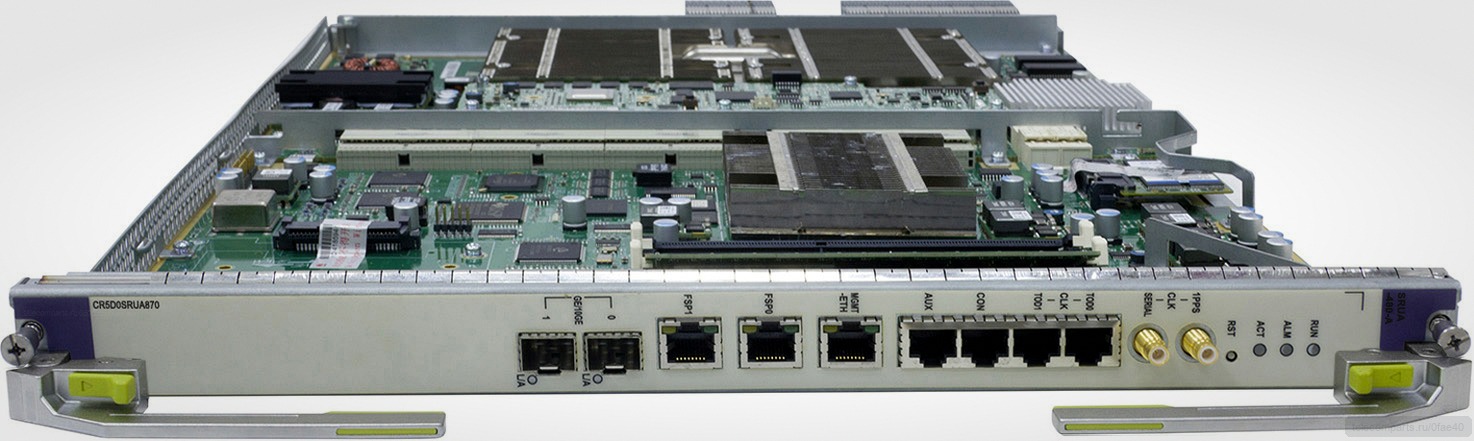

03056097 CR5D0SRUA870 — switch and route processing unit a8 Huawei для шасси NE40E-X3, NE40E-X3A, NE40E-X16. Коммутационная ёмкость: 3.15 Tbit/s. Потребляемая мощность: 200 W. Масса: 6.3 kg (13.89 lb). Размеры: 30 mm x 386.8 mm x 534.3 mm (1.18 in. x 15.23 in. x 21.04 in.). Рабочий температурный диапазон: 0°C to 45°C (32°F to 113°F). Совместимые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A. Режим резервирования управляющей платы: 1:1 (активный/резервный). Горячая замена не подтверждена документацией EDOC для данной модели. Артикул: 03056097.
Технические характеристики
| Производитель | Huawei |
|---|---|
| Артикул (Part Number) | 03056097 |
| Тип оборудования | SRU |
| Силкскрин (Silkscreen) | SRUA-480-A |
| Тип карты | SRU |
| Базовая функция | 1. Responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. It also functions as the system synchronization unit to provide high-precision and high-reliability clock and time synchronization signals. 2. It is responsible for cell switching between LPUs, communication with main control boards over Ethernet, centralized control and management of main control boards, and monitoring of board temperature and voltage. 3. Allows you to run the set service-mode forward-ability 1T command in the system view to switch a 1T device with power modules and fans to the 1T working mode. After the configuration is complete, restart the device for the configuration to take effect. |
| Совместимые шасси | NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A |
| Гарантия | до 24 месяцев |
Назначение
Плата SRU A8 — объединённая плата управления и коммутации для маршрутизатора Huawei NE40E. Выполняет расчёт маршрутов, управление устройством и мониторинг его состояния. Одновременно функционирует как системный блок синхронизации: формирует прецизионные сигналы тактирования и синхронизации времени (1PPS, ToD). Коммутирует ячейки между линейными платами (LPU), обеспечивает связь с LPU по Ethernet и централизованное управление платами. Встроенные блоки SFU работают в режиме резервирования 3+1: при отказе одного SFU остальные 3 автоматически перехватывают его нагрузку, обеспечивая непрерывность сервиса.
Ключевые возможности
- Коммутационная ёмкость 3.15 Tbit/s — высокая ёмкость для масштабирования ядра сети NE40E
- Управление маршрутизацией и устройством — расчёт маршрутов, мониторинг и техническое обслуживание
- Синхронизация времени — прецизионные сигналы 1PPS/ToD для высокоточной временной синхронизации сети
- Резервирование управления 1:1 — активная и резервная платы в постоянном горячем состоянии
- Встроенные SFU в режиме 3+1 — балансировка нагрузки с автоматическим перехватом при отказе
- Поддержка команды set service-mode forward-ability 1T для перевода шасси в режим 1T
Описание производителя (EN)
1. Responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. It also functions as the system synchronization unit to provide high-precision and high-reliability clock and time synchronization signals. 2. It is responsible for cell switching between LPUs, communication with main control boards over Ethernet, centralized control and management of main control boards, and monitoring of board temperature and voltage. 3. Allows you to run the set service-mode forward-ability 1T command in the system view to switch a 1T device with power modules and fans to the 1T working mode. After the configuration is complete, restart the device for the configuration to take effect.
Совместимость
Поддерживаемые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A.
Сценарии применения
- Ядро сети оператора связи — управление маршрутизацией и коммутацией на Huawei NE40E в магистральном сегменте
- Плановая замена поколения SRU с SRU A8 на более производительную версию без замены шасси
- Резервирование управляющей плоскости — замена отказавшей или повреждённой платы SRU в конфигурации 1:1
- Синхронизация времени — поставщик сигналов 1PPS/ToD в сети с требованиями точности по ITU-T G.8273
Физические и электрические параметры
| Размеры (H × W × D) | 30 mm x 386.8 mm x 534.3 mm (1.18 in. x 15.23 in. x 21.04 in.) |
|---|---|
| Вес | 6.3 kg (13.89 lb) |
| Типовое потребление | 200 W |
| Теплоотдача | 648.88 BTU/hour |
| Рабочая температура (long-term) | 0°C to 45°C (32°F to 113°F) |
| Рабочая температура (short-term) | –5°C to +55°C (23°F to 131°F) |
| Надёжность | The main control boards and SFUs are integrated. The main control boards work in 1:1 backup mode, and the SFUs work in 3+1 backup mode. The four SFUs balance services at the same time. If one SFU is faulty or replaced, the other three SFUs automatically take over its services to ensure service continuity, improving system reliability. |
LED-индикаторы
| RUN | Индикатор рабочего состояния |
|---|---|
| ACT | Индикатор состояния управления |
| ALM | Индикатор аварии |
| AUX | Разъём RJ45 |
| L/A | Индикатор оптического порта |
| Green | Горит постоянно |
| MGMT-ETH | Разъём RJ45 |
| MGMT-ETH ACT | Индикатор состояния Tx/Rx электрического порта |
| MGMT-ETH LINK | Индикатор состояния соединения LINK |
| CLK/1PPS | Разъём SMB |
| RST | Кнопка сброса |
Ограничения и примечания
Нельзя устанавливать в одно шасси с платами управления других типов.
Условия поставки и гарантии
- гарантия до 24 месяцев
- оплата в рублях
- сроки и условия по конкретной позиции согласовываются в коммерческом предложении
Частые вопросы
Какие шасси поддерживают 03056097?
Чем SRU A8 отличается от SRU A5?
Поддерживает ли SRU A8 горячую замену?
Как организовано резервирование SFU внутри платы SRU A8?
Что указать при запросе цены на 03056097?
