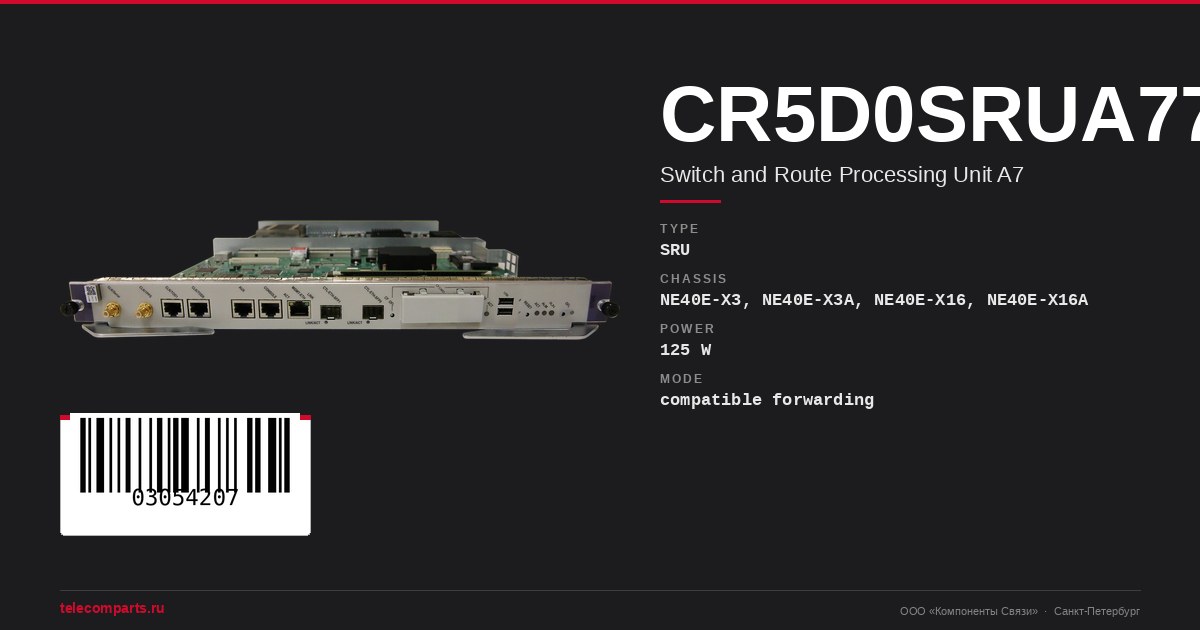

03054207 CR5D0SRUA770 — switch and route processing unit a7 Huawei для шасси NE40E-X3, NE40E-X3A, NE40E-X16. Коммутационная ёмкость: 1.18 Tbit/s. Потребляемая мощность: 125 W. Масса: 4.8 kg (10.58 lb). Размеры: 35.1 mm x 399.2 mm x 535.6 mm (1.38 in. x 15.72 in. x 21.09 in.). Рабочий температурный диапазон: 0°C to 45°C (32°F to 113°F). Совместимые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A. Режим резервирования управляющей платы: 1:1 (активный/резервный). Горячая замена не подтверждена документацией EDOC для данной модели. Артикул: 03054207.
Технические характеристики
| Производитель | Huawei |
|---|---|
| Артикул (Part Number) | 03054207 |
| Тип оборудования | SRU |
| Силкскрин (Silkscreen) | SRUA |
| Тип карты | SRU |
| Базовая функция | 1. Responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. It also functions as the system synchronization unit to provide high-precision and high-reliability synchronization clock and time signals. 2. Switches cells between LPUs, communicates with the main control boards over Ethernet, is subject to centralized control and management of the main control boards, and monitors the board temperature and voltage. |
| Совместимые шасси | NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A |
| Гарантия | до 24 месяцев |
Назначение
Плата SRU A7 — объединённая плата управления и коммутации для маршрутизатора Huawei NE40E. Выполняет расчёт маршрутов, управление устройством и мониторинг его состояния. Одновременно функционирует как системный блок синхронизации: формирует прецизионные сигналы тактирования и синхронизации времени (1PPS, ToD). Коммутирует ячейки между линейными платами (LPU), обеспечивает связь с LPU по Ethernet и централизованное управление платами. Встроенные блоки SFU работают в режиме резервирования 2+1: при отказе одного SFU остальные 2 автоматически перехватывают его нагрузку, обеспечивая непрерывность сервиса.
Ключевые возможности
- Коммутационная ёмкость 1.18 Tbit/s — высокая ёмкость для масштабирования ядра сети NE40E
- Управление маршрутизацией и устройством — расчёт маршрутов, мониторинг и техническое обслуживание
- Синхронизация времени — прецизионные сигналы 1PPS/ToD для высокоточной временной синхронизации сети
- Резервирование управления 1:1 — активная и резервная платы в постоянном горячем состоянии
- Встроенные SFU в режиме 2+1 — балансировка нагрузки с автоматическим перехватом при отказе
Описание производителя (EN)
1. Responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. It also functions as the system synchronization unit to provide high-precision and high-reliability synchronization clock and time signals. 2. Switches cells between LPUs, communicates with the main control boards over Ethernet, is subject to centralized control and management of the main control boards, and monitors the board temperature and voltage.
Совместимость
Поддерживаемые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A.
Сценарии применения
- Ядро сети оператора связи — управление маршрутизацией и коммутацией на Huawei NE40E в магистральном сегменте
- Плановая замена поколения SRU с SRU A7 на более производительную версию без замены шасси
- Резервирование управляющей плоскости — замена отказавшей или повреждённой платы SRU в конфигурации 1:1
- Синхронизация времени — поставщик сигналов 1PPS/ToD в сети с требованиями точности по ITU-T G.8273
Физические и электрические параметры
| Размеры (H × W × D) | 35.1 mm x 399.2 mm x 535.6 mm (1.38 in. x 15.72 in. x 21.09 in.) |
|---|---|
| Вес | 4.8 kg (10.58 lb) |
| Типовое потребление | 125 W |
| Теплоотдача | 405.55 BTU/hour |
| Рабочая температура (long-term) | 0°C to 45°C (32°F to 113°F) |
| Рабочая температура (short-term) | –5°C to +55°C (23°F to 131°F) |
| Надёжность | The main control boards and SFUs are integrated. The main control boards work in 1:1 backup mode, and the SFUs work in 2+1 backup mode. The three SFUs balance services at the same time. If one SFU is faulty or replaced, the other two SFUs automatically take over its services to ensure service continuity, improving system reliability. |
Поддержка функций
| Breakout | No |
|---|---|
| Auto-sensing скорости | No |

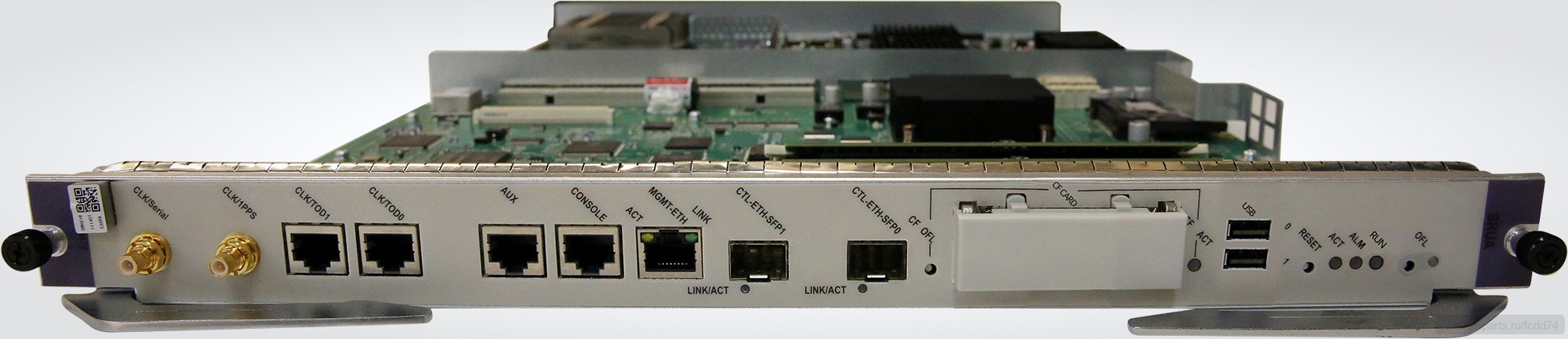

LED-индикаторы
| RUN | Индикатор рабочего состояния |
|---|---|
| ACT | Индикатор состояния управления |
| ALM | Индикатор аварии |
| AUX | Разъём RJ45 |
| Green | Горит постоянно |
| MGMT-ETH | Разъём RJ45 |
| MGMT-ETH ACT | Индикатор состояния Tx/Rx электрического порта |
| MGMT-ETH LINK | Индикатор состояния соединения LINK |
| CTL-ETH-SFP LINK/ACT | Индикатор состояния каскадного интерфейса |
| CF ACT | Активность CF-карты |
| CF OFL | Кнопка безопасного извлечения CF-карты |
| CF SLOT | Стандарт TYPE II (совместим с TYPE I) |
| CLK/1PPS | Разъём SMB |
| CLK/Serial | Разъём SMB |
| RESET | Кнопка сброса |
| OFL | Кнопка извлечения |
Ограничения и примечания
Поддерживается режим совместимой пересылки (compatible forwarding); режим расширенной пересылки (enhanced forwarding) не поддерживается.
Условия поставки и гарантии
- гарантия до 24 месяцев
- оплата в рублях
- сроки и условия по конкретной позиции согласовываются в коммерческом предложении
Частые вопросы
Какие шасси поддерживают 03054207?
Для каких шасси предназначена плата SRU A7?
Поддерживает ли SRU A7 горячую замену?
Как организовано резервирование SFU внутри платы SRU A7?
Что указать при запросе цены на 03054207?
