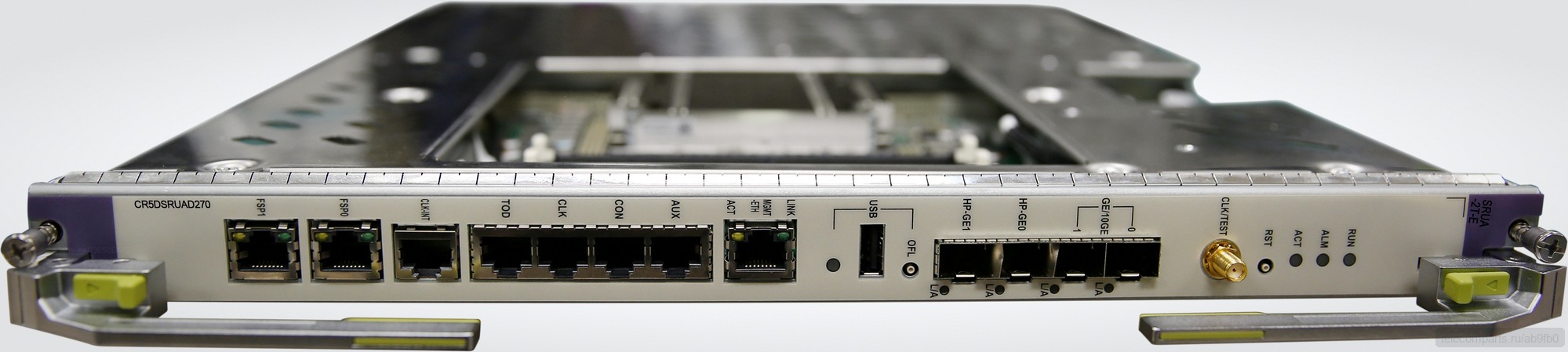

03050DMS CR5DSRUAD270 — (Switch and Route Processing Unit A132(32G Memory)) Huawei для шасси NE40E-X3, NE40E-X3A, NE40E-X16. Коммутационная ёмкость: 12.80 Tbit/s. Потребляемая мощность: 298 W. Оперативная память: 32G Memory. Масса: 7.5 kg (16.53 lb). Размеры: 30 mm x 386.8 mm x 534.3 mm (1.18 in. x 15.23 in. x 21.04 in.). Рабочий температурный диапазон: 0°C to 45°C (32°F to 113°F). Совместимые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A. Режим резервирования управляющей платы: 1:1 (активный/резервный). Горячая замена поддерживается (подтверждено документацией Huawei EDOC). Артикул: 03050DMS.
Технические характеристики
| Производитель | Huawei |
|---|---|
| Артикул (Part Number) | 03050DMS |
| Тип оборудования | SRU |
| Силкскрин (Silkscreen) | SRUA-2T-E |
| Тип карты | SRU |
| Базовая функция | 1. Responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. It also functions as the system synchronization unit to provide high-precision and high-reliability synchronization clock and time signals. 2. Switches cells between BSUs/MSUs, communicates with the main control board over the Ethernet, is subject to centralized control and management of the main control board, and monitors the board temperature and voltage. |
| Совместимые шасси | NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A |
| Гарантия | до 24 месяцев |
Назначение
Плата SRU A132 с оперативной памятью 32G Memory — объединённая плата управления и коммутации для маршрутизатора Huawei NE40E. Выполняет расчёт маршрутов, управление устройством и мониторинг его состояния. Одновременно функционирует как системный блок синхронизации: формирует прецизионные сигналы тактирования и синхронизации времени (1PPS, ToD). Коммутирует ячейки между линейными платами (LPU), обеспечивает связь с LPU по Ethernet и централизованное управление платами. Встроенные блоки SFU работают в режиме резервирования 3+1: при отказе одного SFU остальные 3 автоматически перехватывают его нагрузку, обеспечивая непрерывность сервиса. Плата поддерживает горячую замену — извлечение и установка в работающем шасси не прерывает трафик на смежных блоках SFU.
Ключевые возможности
- Коммутационная ёмкость 12.80 Tbit/s — высокая ёмкость для масштабирования ядра сети NE40E
- Управление маршрутизацией и устройством — расчёт маршрутов, мониторинг и техническое обслуживание
- Синхронизация времени — прецизионные сигналы 1PPS/ToD для высокоточной временной синхронизации сети
- Резервирование управления 1:1 — активная и резервная платы в постоянном горячем состоянии
- Встроенные SFU в режиме 3+1 — балансировка нагрузки с автоматическим перехватом при отказе
- Горячая замена — замена платы в работающем шасси без прерывания трафика смежных SFU
- Расширенная память 32G Memory — поддержка крупных таблиц маршрутизации и расширенных сервисов
Описание производителя (EN)
1. Responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. It also functions as the system synchronization unit to provide high-precision and high-reliability synchronization clock and time signals. 2. Switches cells between BSUs/MSUs, communicates with the main control board over the Ethernet, is subject to centralized control and management of the main control board, and monitors the board temperature and voltage.
Совместимость
Поддерживаемые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A.
Сценарии применения
- Ядро сети оператора связи — управление маршрутизацией и коммутацией на Huawei NE40E в магистральном сегменте
- Плановая замена поколения SRU с SRU A132 на более производительную версию без замены шасси
- Резервирование управляющей плоскости — замена отказавшей или повреждённой платы SRU в конфигурации 1:1
- Синхронизация времени — поставщик сигналов 1PPS/ToD в сети с требованиями точности по ITU-T G.8273
Физические и электрические параметры
| Размеры (H × W × D) | 30 mm x 386.8 mm x 534.3 mm (1.18 in. x 15.23 in. x 21.04 in.) |
|---|---|
| Вес | 7.5 kg (16.53 lb) |
| Типовое потребление | 298 W |
| Теплоотдача | 966.84 BTU/hour |
| Рабочая температура (long-term) | 0°C to 45°C (32°F to 113°F) |
| Рабочая температура (short-term) | –5°C to +55°C (23°F to 131°F) |
| Надёжность | Hot swapping is supported. The system control and switching fabric functions are integrated. The system control units work in 1:1 backup mode, and the switching fabric units work in 3+1 backup mode. The four SFUs load-balance services at the same time. If one SFU is faulty or replaced, the other three SFUs automatically take over its services to prevent service interruptions. This improves system reliability. |
LED-индикаторы
| RUN | Индикатор рабочего состояния |
|---|---|
| ACT | Индикатор состояния управления |
| ALM | Индикатор аварии |
| AUX | Разъём RJ45 |
| L/A | Индикатор оптического порта |
| Green | Мигает |
| MGMT-ETH | Разъём RJ45 |
| MGMT-ETH ACT | Индикатор состояния Tx/Rx электрического порта |
| MGMT-ETH LINK | Индикатор состояния соединения LINK |
| CLK | Разъём RJ45 |
| CLK-INT | Разъём RJ45 |
| CLK/TEST | Разъём SMA |
| RST | Кнопка сброса |
| USB OFL | Кнопка безопасного извлечения USB |
| TOD | Разъём RJ45 |
Ограничения и примечания
Нельзя устанавливать в одно шасси с платами управления других типов.
Условия поставки и гарантии
- гарантия до 24 месяцев
- оплата в рублях
- сроки и условия по конкретной позиции согласовываются в коммерческом предложении
Частые вопросы
Какие шасси поддерживают 03050DMS?
Чем SRU A132 (03050DMS) отличается от SRU A13 (03058646)?
Поддерживает ли SRU A132 горячую замену?
Как организовано резервирование SFU внутри платы SRU A132?
Что указать при запросе цены на 03050DMS?
