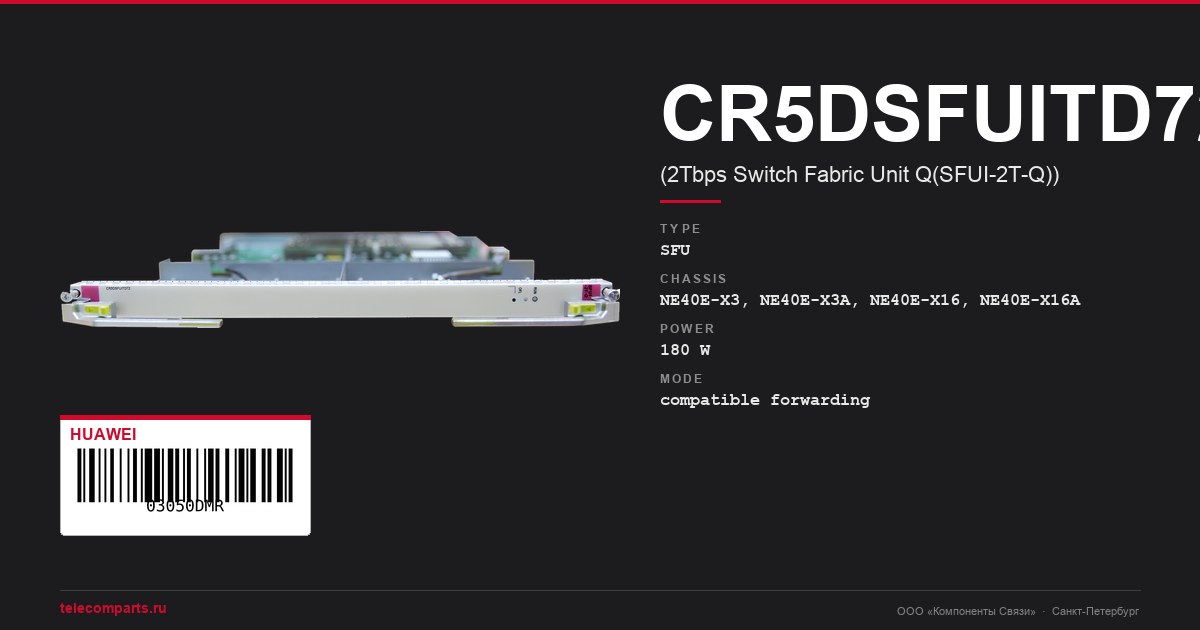

03050DMR CR5DSFUITD72 — (2Tbps Switch Fabric Unit Q(SFUI-2T-Q)) Huawei для шасси NE40E-X3, NE40E-X3A, NE40E-X16. Коммутационная ёмкость: 12.80 Tbit/s. Потребляемая мощность: 180 W. Тепловыделение: 584 BTU/hour. Масса: 5 kg (11.02 lb). Размеры: 24.9 mm x 386.8 mm x 521.9 mm (0.98 in. x 15.23 in. x 20.55 in.). Длительный рабочий диапазон температур: 0°C to 45°C (32°F to 113°F). Кратковременный диапазон температур: –5°C to +55°C (23°F to 131°F). Совместимые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A. Артикул: 03050DMR.
Технические характеристики
| Производитель | Huawei |
|---|---|
| Артикул (Part Number) | 03050DMR |
| Тип оборудования | SFU |
| Силкскрин (Silkscreen) | SFUI-2T-Q |
| Тип карты | SFU |
| Базовая функция | Switches cells between LPUs, communicates with the main control boards over Ethernet, is subject to centralized control and management of the main control boards, and monitors the temperature and voltage of various boards. |
| Совместимые шасси | NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A |
| Гарантия | до 24 месяцев |
Назначение

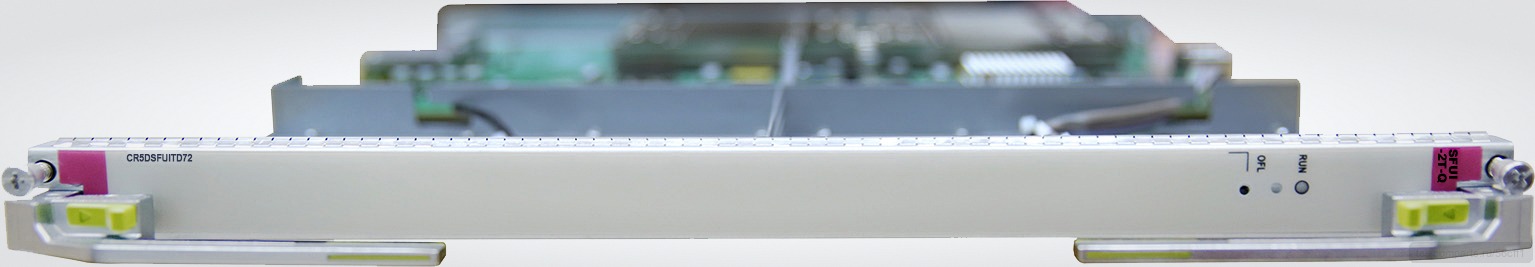

Блок SFU SFUI-2T-Q (CR5DSFUITD72) — коммутационная матрица для маршрутизатора Huawei NE40E. Назначение блока — коммутация ячеек между линейными платами (LPU). Блок обменивается служебным трафиком с главными управляющими платами по Ethernet и работает под их централизованным контролем; дополнительно ведёт мониторинг температуры и питания плат шасси. Совокупная коммутационная ёмкость блока — 12.80 Tbit/s. Применяется в шасси Huawei NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A в составе нескольких параллельно работающих блоков SFU для обеспечения требуемой пропускной способности backplane.
Ключевые возможности
- Коммутационная ёмкость 12.80 Tbit/s — выделенный блок коммутационной матрицы backplane NE40E
- Коммутация ячеек между линейными платами (LPU) по высокоскоростным внутренним шинам
- Горячая замена — извлечение и установка блока в работающей системе без прерывания трафика
- Мониторинг температуры и питания плат через централизованный интерфейс управления главных плат
- Потребляемая мощность 180 W — учитывайте при расчёте бюджета питания шасси
Описание производителя (EN)
Switches cells between LPUs, communicates with the main control boards over Ethernet, is subject to centralized control and management of the main control boards, and monitors the temperature and voltage of various boards.
Совместимость
Поддерживаемые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A.
Сценарии применения
- Масштабирование backplane при добавлении новых линейных плат LPU в шасси Huawei NE40E
- Плановая горячая замена блока SFU в работающей системе без прерывания обслуживания абонентов
- Поддержание резервной конфигурации SFU в горячем состоянии для обеспечения высокой доступности
- Замена отказавшего блока SFU при обслуживании ядра/агрегации сети оператора связи
Физические и электрические параметры
| Размеры (H × W × D) | 24.9 mm x 386.8 mm x 521.9 mm (0.98 in. x 15.23 in. x 20.55 in.) |
|---|---|
| Вес | 5 kg (11.02 lb) |
| Типовое потребление | 180 W |
| Теплоотдача | 584 BTU/hour |
| Рабочая температура (long-term) | 0°C to 45°C (32°F to 113°F) |
| Рабочая температура (short-term) | –5°C to +55°C (23°F to 131°F) |
| Надёжность | Hot swappable. The 1+1 backup mode is used. The two SFUs balance services at the same time. If one SFU is faulty or replaced, the other SFU automatically takes over its services to ensure service continuity, improving system reliability. |
LED-индикаторы
| OFL | кнопка безопасного извлечения платы |
|---|
Условия поставки и гарантии
- гарантия до 24 месяцев
- оплата в рублях
- сроки и условия по конкретной позиции согласовываются в коммерческом предложении
Частые вопросы
Какие шасси поддерживают 03050DMR?
Поддерживает ли блок SFU SFUI-2T-Q горячую замену?
Чем блок SFU отличается от плат SRU и MPU в Huawei NE40E?
С какими шасси Huawei NE40E совместим блок SFU SFUI-2T-Q?
Что указать при запросе цены на 03050DMR?
