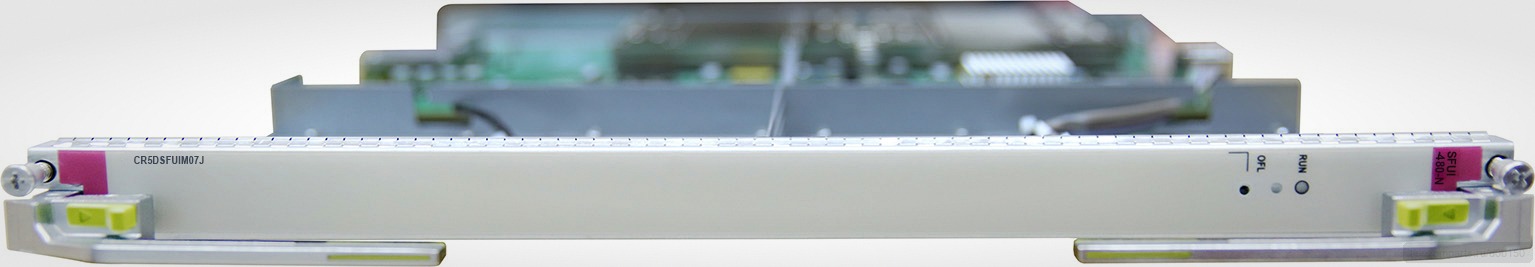

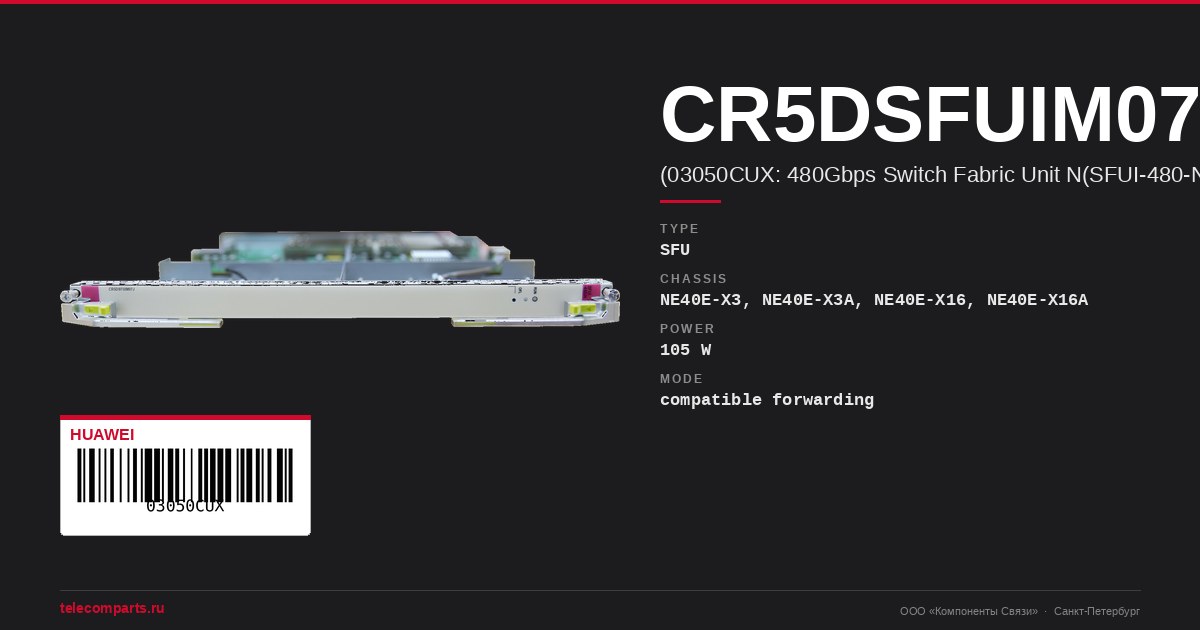

03050CUX CR5DSFUIM07J — (03050CUX: 480Gbps Switch Fabric Unit N(SFUI-480-N)) Huawei для шасси NE40E-X3, NE40E-X3A, NE40E-X16. Коммутационная ёмкость: 3.15 Tbit/s. Потребляемая мощность: 105 W. Масса: 3.9 kg (8.6 lb). Размеры: 24.9 mm x 386.8 mm x 534.3 mm (0.98 in. x 15.23 in. x 21.04 in.). Рабочий температурный диапазон: 0°C to 45°C (32°F to 113°F). Совместимые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A. Режим резервирования: 3+1 с автоматическим перехватом нагрузки. Артикул: 03050CUX.
Технические характеристики
| Производитель | Huawei |
|---|---|
| Артикул (Part Number) | 03050CUX |
| Тип оборудования | SFU |
| Силкскрин (Silkscreen) | SFUI-480-N |
| Тип карты | SFU |
| Базовая функция | Switches cells between LPUs, communicates with the main control boards over Ethernet, is subject to centralized control and management of the main control boards, and monitors the temperature and voltage of various boards. |
| Совместимые шасси | NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A |
| Гарантия | до 24 месяцев |
Назначение
Блок SFU 480G — коммутационная матрица (SFU) для маршрутизатора Huawei NE40E. Выполняет коммутацию ячеек между линейными платами (LPU), взаимодействует с главными управляющими платами (SRU) по Ethernet и осуществляет мониторинг температуры и питания плат. Работает в режиме резервирования 3+1: при замене или отказе одного блока остальные 3 SFU автоматически перехватывают его трафик, обеспечивая непрерывность сервиса.
Ключевые возможности
- Коммутационная ёмкость 3.15 Tbit/s — выделенный блок коммутационной матрицы backplane NE40E
- Коммутация ячеек между линейными платами LPU по высокоскоростным внутренним шинам
- Резервирование 3+1 — автоматический перехват нагрузки при отказе одного блока SFU
- Горячая замена — извлечение и установка блока в работающей системе без прерывания трафика
- Мониторинг температуры и питания плат через централизованный интерфейс управления SRU
Описание производителя (EN)
Switches cells between LPUs, communicates with the main control boards over Ethernet, is subject to centralized control and management of the main control boards, and monitors the temperature and voltage of various boards.
Совместимость
Поддерживаемые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A.
Сценарии применения
- Масштабирование backplane при добавлении новых линейных плат LPU в шасси NE40E
- Плановая горячая замена блока SFU в работающей системе без прерывания обслуживания абонентов
- Обновление до более производительного поколения SFU в рамках технического обслуживания или апгрейда
- Поддержание резервной конфигурации 3+1 SFU в горячем состоянии для обеспечения высокой доступности
Физические и электрические параметры
| Размеры (H × W × D) | 24.9 mm x 386.8 mm x 534.3 mm (0.98 in. x 15.23 in. x 21.04 in.) |
|---|---|
| Вес | 3.9 kg (8.6 lb) |
| Типовое потребление | 105 W |
| Теплоотдача | 340.66 BTU/hour |
| Рабочая температура (long-term) | 0°C to 45°C (32°F to 113°F) |
| Рабочая температура (short-term) | –5°C to +55°C (23°F to 131°F) |
| Надёжность | 3+1 backup mode. The four SFUs balance services at the same time. If one SFU is faulty or replaced, the other three SFUs automatically take over its services to ensure service continuity, improving system reliability. |
Поддержка функций
| Breakout | No |
|---|---|
| Auto-sensing скорости | No |
LED-индикаторы
| RUN | Индикатор рабочего состояния |
|---|---|
| Green | Медленное мигание (0,5 Гц) |
| OFL | Кнопка безопасного извлечения платы |
Условия поставки и гарантии
- гарантия до 24 месяцев
- оплата в рублях
- сроки и условия по конкретной позиции согласовываются в коммерческом предложении
Частые вопросы
Какие шасси поддерживают 03050CUX?
Что происходит при замене блока SFU 480G в работающей системе?
Чем SFU 480G (03050CUX) отличается от SFU SFUI-480-C (03056095)?
Чем блок SFU отличается от платы SRU в Huawei NE40E?
Что указать при запросе цены на 03050CUX?
