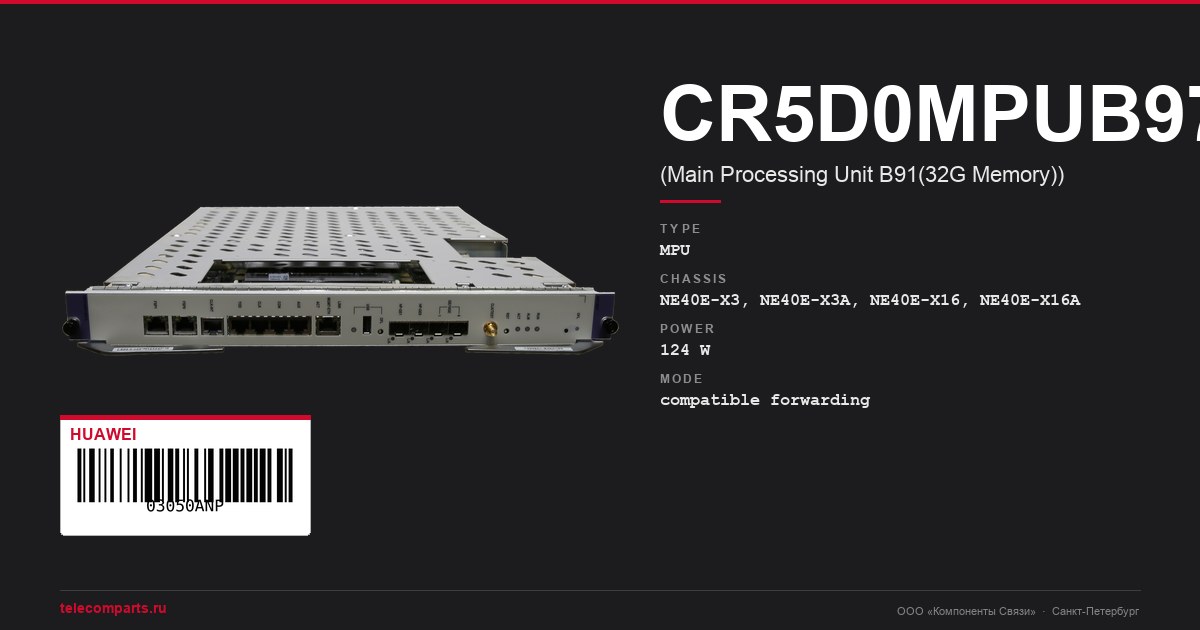

03050ANP CR5D0MPUB972 — (Main Processing Unit B91(32G Memory)) Huawei для шасси NE40E-X3, NE40E-X3A, NE40E-X16. Потребляемая мощность: 124 W. Тепловыделение: 402.31 BTU/hour. Масса: 5.9 kg (13.01 lb). Размеры: 40.1 mm x 399.2 mm x 535.6 mm (1.58 in. x 15.72 in. x 21.09 in.). Длительный рабочий диапазон температур: 0°C to 45°C (32°F to 113°F). Кратковременный диапазон температур: –5°C to +55°C (23°F to 131°F). Совместимые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A. Режим резервирования управляющей платы: 1:1 (активный/резервный). Горячая замена платы поддерживается. Артикул: 03050ANP.
Технические характеристики
| Производитель | Huawei |
|---|---|
| Артикул (Part Number) | 03050ANP |
| Тип оборудования | MPU |
| Силкскрин (Silkscreen) | MPUB91 |
| Тип карты | MPU |
| Базовая функция | The MPU is responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. In addition, the MPU functions as the system synchronization unit to provide high-precision and high-reliability synchronization clock and time signals. |
| Совместимые шасси | NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A |
| Гарантия | до 24 месяцев |
Назначение

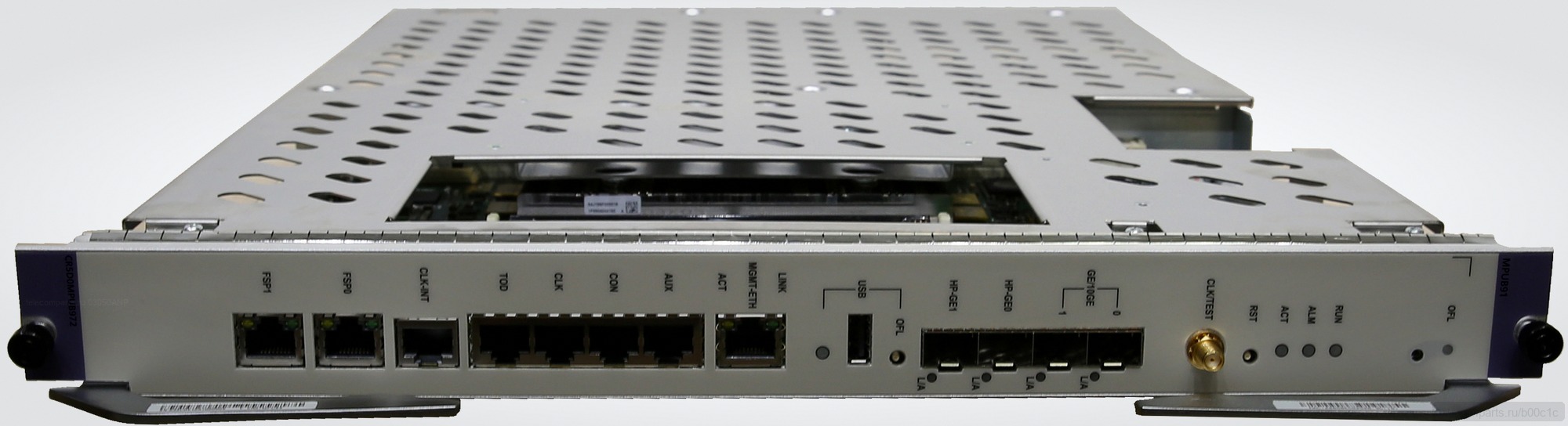

Плата MPU B91 (32G Memory) (CR5D0MPUB972) — главный модуль управления маршрутизатором Huawei NE40E. Отвечает за управление и обслуживание системы: расчёт маршрутов, управление устройством, его техническое обслуживание и мониторинг состояния шасси. Дополнительно работает как системный блок синхронизации, формируя высокоточные и надёжные сигналы тактирования и синхронизации времени. Главные управляющие платы работают в режиме резервирования 1:1: активная плата ведёт обработку, резервная находится в горячем состоянии и готова к мгновенному переключению.
Ключевые возможности
- Расчёт маршрутов и управление устройством — центральная функция управляющей плоскости NE40E
- Техническое обслуживание и мониторинг состояния шасси через централизованный интерфейс управления
- Системная синхронизация — высокоточные сигналы тактирования и синхронизации времени
- Резервирование 1:1 — активная и резервная плата MPU в постоянном горячем состоянии
- Горячая замена платы — установка и извлечение в работающей системе
- Потребляемая мощность 124 W — учитывайте при расчёте бюджета питания шасси
Описание производителя (EN)
The MPU is responsible for system control and management, including route calculation, device management and maintenance, and device monitoring. In addition, the MPU functions as the system synchronization unit to provide high-precision and high-reliability synchronization clock and time signals.
Совместимость
Поддерживаемые шасси: NE40E-X3, NE40E-X3A, NE40E-X16, NE40E-X16A.
Сценарии применения
- Управление маршрутизатором Huawei NE40E в ядре или агрегации сети оператора связи
- Плановая замена платы MPU поколения B91 (32G Memory) в шасси без замены самого шасси
- Резервирование управляющей плоскости — замена отказавшей или повреждённой платы MPU в конфигурации 1:1
- Поставщик сигналов синхронизации времени и тактирования в сети с требованиями высокой точности
Физические и электрические параметры
| Размеры (H × W × D) | 40.1 mm x 399.2 mm x 535.6 mm (1.58 in. x 15.72 in. x 21.09 in.) |
|---|---|
| Вес | 5.9 kg (13.01 lb) |
| Типовое потребление | 124 W |
| Теплоотдача | 402.31 BTU/hour |
| Рабочая температура (long-term) | 0°C to 45°C (32°F to 113°F) |
| Рабочая температура (short-term) | –5°C to +55°C (23°F to 131°F) |
| Надёжность | Hot swapping is supported. The 1:1 backup mode is adopted. |
Поддержка функций
| Breakout | No |
|---|---|
| Auto-sensing скорости | No |
LED-индикаторы
| RUN | индикатор рабочего состояния платы |
|---|---|
| ACT | индикатор активности |
| ALM | индикатор аварии |
| AUX | порт RJ45 |
| L/A | индикатор оптического порта (link/activity) |
| Green | мигание |
| MGMT-ETH | порт RJ45 |
| MGMT-ETH ACT | Electrical port Tx/Rx status indicator |
| MGMT-ETH LINK | LINK status indicator |
| CLK | порт RJ45 |
| CLK-INT | порт RJ45 |
| CLK/TEST | SMA |
| RST | Reset button |
| OFL | OFL indicator |
| USB OFL | USB offline button |
| TOD | порт RJ45 |
Ограничения и примечания
В версии ПО V800R025C00SPC500 и новее допускается совместная установка с платами CR5D0MPUB97A/CR5D0MPUB976. Разные типы плат имеют разное максимальное энергопотребление. После замены исходной главной управляющей платы платой другого типа необходимо обеспечить дополнительный запас питания не менее 20 W по сравнению с исходной конфигурацией. Иначе возможно формирование аварии недостаточной мощности. В остальных сценариях совместное использование разных типов главных управляющих плат не поддерживается.
Условия поставки и гарантии
- гарантия до 24 месяцев
- оплата в рублях
- сроки и условия по конкретной позиции согласовываются в коммерческом предложении
Частые вопросы
Какие шасси поддерживают 03050ANP?
Поддерживает ли MPU B91 (32G Memory) горячую замену?
Чем MPU отличается от SRU и SFU в Huawei NE40E?
Можно ли смешивать в одном шасси платы MPU разных моделей?
Что указать при запросе цены на 03050ANP?
